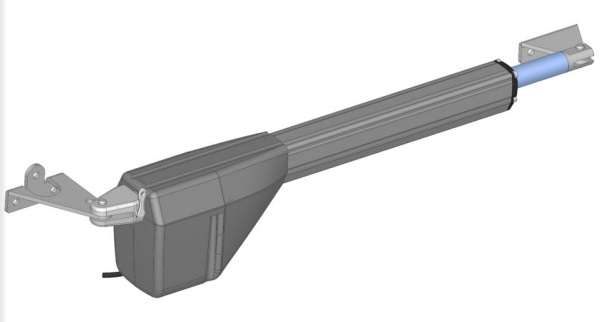

Cổng tự động cánh tay đòn Italya- vds là một dòng sản phẩm đầu tiên xuất hiện tại Việt Nam, được nghiên cứu, thiết kế, sản xuất, lắp ráp dựa trên công nghệ Châu Âu, được đưa vào thử nghiệm chính thức trước khi tung ra thị trường.

Sản phẩm của VDS đáp ứng được mọi yêu cầu trong lĩnh vực tự động hóa, đảm bảo về chất lượng, hiệu suất hoạt động tốt ngay cả trong điều kiện khắc nghiệt của thời tiết, phù hợp với các tiêu chuẩn an toàn cao nhất.

Chi tiết

• Chiều dài cánh cổng tối đa 3,5m
• Động cơ không đảo chiều, chỉ có thể mở khi chuyển chế độ bằng khoá ly hợp
• Động cơ hoạt động theo trục quay
• Thanh thép không gỉ với chổi quét bụi
• Hoạt động im lặng tối đa, vận hành êm ái.
• Bảo vệ nhiệt 140 °
• Chuyển đổi chế độ thủ công với khoá ly hợp
• Các bộ phận cơ khí được bôi trơn bằng mỡ lithium chống ăn mòn, oxy hóa và rỉ sét
• Mở 120 °
• Lắp ráp nhanh chóng với giá đỡ nhiều vị trí và nắp giá đỡ trong công nghệ nhanh chóng
• Thiết bị chống nghiền * (EN 12453)
• Giảm tốc độ * (EN 12453)
• Nguồn điện 230 Vac

Model

• PM-300 : Không thể đảo ngược - Hành trình 300 mm - Cánh cổng tối đa 1,80m
• PM-400 : Không thể đảo ngược - Hành trình 400 mm - Cánh cổng tối đa 2,50m
• PM-600 : Không thể đảo ngược - Hành trình 600 mm - Cánh cổng tối đa 3,50m

Tính năng

• Môi trường sử dụng đa dạng
• Tần suất sử dụng 50%
• Thời gian mở cửa 15 - 25 - 30 GIÂY
• Lực đẩy 1500 N

Cấu tạo bộ phận cổng tự động italia VDS

1. Hộp bo điều khiển (trung tâm đầu não)

2. 2 động cơ tay đòn/ cổng 2 cánh

3. Bát khoá bắt động cơ vào cánh cổng

4. Khoá ly hợp + 2 chìa mở khoá ly hợp chuyển sang chế độ thủ công

5. Cảm biến an toàn phát hiện vật cản

6. Remote điều khiển từ xa

Sơ đồ lắp đặt

Hình 1: Cổng tự động cánh tay đòn VDS

Ghi chú:

1. Động cơ cánh tay đòn VDS
2. Cảm biến hồng ngoại an toàn gắn ngoài cổng
3. Đèn báo hiệu
4. Ăng ten
5. Cảm biến hồng ngoại an toàn trong nhà
6. Hộp điều khiển, trung tâm đầu não
7. Kiểm soát ra vào bằng mật mã (phím số)
8. Điều khiển đóng mở cổng từ xa

Hệ thống cổng nên được lắp đặt và chạy thử nghiệm bởi đội ngũ kỹ sư có trình độ chuyên môn cao để đảm bảo hoạt động chính xác và an toàn.

Kích thước

Hướng dẫn sử dụng khoá ly hợp

• Mở nắp đậy, sử dụng chìa khoá và quay theo chiều kim đồng hồ để chuyển sang chế độ thủ công. Vặn ngược chiều kim đồng hồ để chuyển về trạng thái tự động.

Nguyên nhân & giải pháp

Thông số kỹ thuật của motor cổng italia VDS

• Nguồn cấp: 230V AC
• Tải trọng tối đa: 50 kg
• Độ thông thủy tối đa: 3,50 m
• Công suất động cơ 250 W
• Tốc độ động cơ: 800 vòng / phút
• Tiếng ồn: <30 DBA
• Tụ 10 UF
• Nhiệt độ hoạt động -20 ° C / + 55 ° C
• Trọng lượng 6,5 kg
• Thời gian mở cửa 90 °: 15 giây
• Nhiệt độ hoạt động: -20 / + 55 ° C
• Mức độ bảo vệ: IP55

Với tải trọng 200 kg có thể lắp đặt trên cổng có độ thông thủy lớn, Motor được thiết kế dùng cho ngoài trời nên không bị hư hỏng do tác động của môi trường bên ngoài, bền bỉ theo thời gian. Một số lưu ý trước khi lăp đặt cổng tự động cánh tay đòn, kiểm tra xem cánh cổng có treo tốt trên bản lề hay không? Nếu thấy bản lề yếu quá thì phải gia công thêm bản lề để nó được cố định, chắc chắn rồi mới lắp motor lên cánh cổng được.
